金屬鎢是一種銀灰色過渡金屬，元素符號W，原子序數(shù)74，具有高熔點（3422 °C）、高密度（19.35 g/cm3）、高硬度和優(yōu)異的耐高溫性能，廣泛用於航太、國防、電子、電光源和硬質(zhì)合金等領(lǐng)域。
鎢的許多物性隨溫度顯著變化（尤其是熱導(dǎo)率、電阻率、比熱容等），下文給出常溫或近常溫的參考值/範(fàn)圍並在備註中提示溫度依賴性。
機械性能（抗拉強度、屈服強度、壓縮強度等）對材料形態(tài)（緻密單晶、緻密多晶、粉末燒結(jié)體、合金化等級）和缺陷/孔隙極其敏感，下文列出常見多晶或工程用鎢的典型範(fàn)圍。
電學(xué)與熱學(xué)資料（電阻率、%IACS、熱導(dǎo)率）使用的樣本與測試條件會導(dǎo)致±10–20%的差異，設(shè)計時注意餘量與溫度修正。

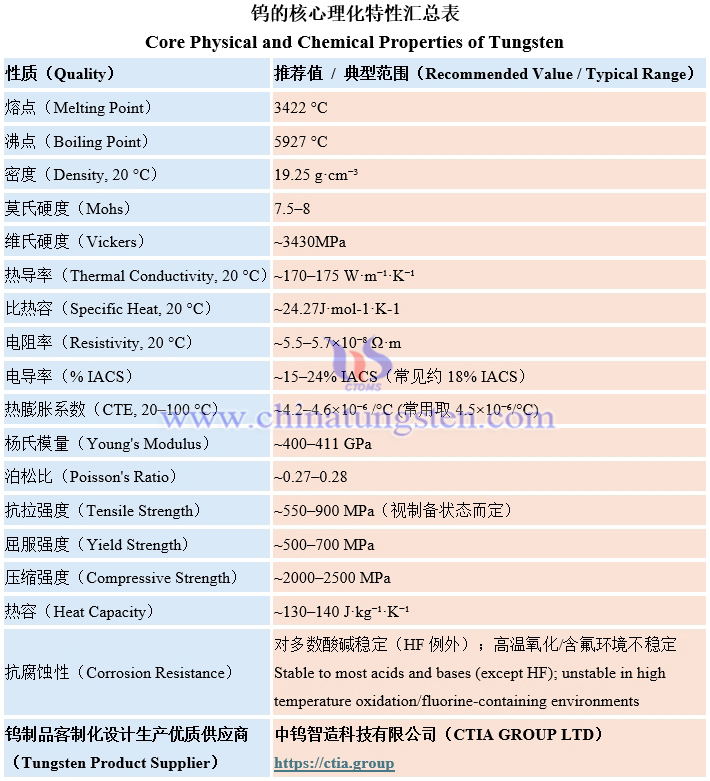

基本原子與晶體資訊
原子序數(shù)：74
元素符號：W
原子量（近似）：183.84
晶體結(jié)構(gòu)：體心立方（bcc）
晶格常數(shù)（a，室溫，單晶參考值）：約3.165 ?
熱學(xué)性質(zhì)
熔點（melting point）：3422 °C
沸點（boiling point）：約5927 °C
熔化熱（latent heat of fusion）：約35–40 kJ/kg·mol
熱導(dǎo)率（thermal conductivity，20 °C）：約170–175 W·m?1·K?1（隨溫度下降或上升有一定變化）
比熱容（specific heat，20 °C）：約24.27J·mol-1·K-1
熱膨脹係數(shù)（CTE, 20–100 °C）：約4.2–4.6×10?? K?1（常用工程值約4.5×10??/°C）
力學(xué)與彈性性質(zhì)（多晶/燒結(jié)體與單晶間存在差異）
密度（20 °C）：19.35 g·cm?3（典型值）
楊氏模量（Young's modulus）：約400–411 GPa（常用取411 GPa）
泊松比（Poisson's ratio）：約0.27–0.28
剪切模量（Shear modulus）：約161–165 GPa
體積模量（Bulk modulus）：約310–330 GPa
抗拉強度（Tensile strength，工程多晶體/燒結(jié)體）：典型範(fàn)圍約550–900 MPa（取決於製備狀態(tài)）
屈服強度（Yield strength）：約500–700 MPa（受樣品狀態(tài)與溫度影響）
壓縮強度（Compressive strength）：約2000–2500 MPa（試樣與測試條件相關(guān)）
斷面收縮與延伸率：多晶鎢通常表現(xiàn)為低延伸率（脆性或近脆性行為，室溫下延伸率較低）
硬度與耐磨性
維氏硬度：3430MPa
布氏硬度：2570MPa
電學(xué)與熱電子性能
電阻率（resistivity，20 °C）：約5.5–5.7×10?? Ω·m（20 °C 時典型值）
電導(dǎo)率（以 IACS 百分比表示）：約15–24% IACS，常用工程近似值約18% IACS
溫度係數(shù)（近室溫）：約4.5×10?3 /°C（線性近似，隨溫度變化而變化）
高溫行為與熱穩(wěn)定性
最高工作溫度（應(yīng)用相關(guān)）：在無氧或保護氣氛下，鎢可在較高溫度下長時間服役，但在空氣/氧化性氣氛中會發(fā)生高溫氧化，導(dǎo)致脆化與性能下降。
氧化敏感性：在高溫（>400–600 °C，視環(huán)境而異）的環(huán)境下，鎢氧化顯著，因而需在真空、氬氣或還原性氣氛中加工或服役。
化學(xué)穩(wěn)定性與抗腐蝕性
鎢在常溫下對多數(shù)酸堿具有較好化學(xué)穩(wěn)定性（對稀硝酸、鹽酸、硫酸等一般表現(xiàn)穩(wěn)定），但對含氟離子或氫氟酸（HF）具破壞性；在高溫氧化性環(huán)境中鎢會氧化形成WO?等氧化物，在強氧化性酸性介質(zhì)或氟化環(huán)境中，鎢會被溶蝕。
聲學(xué)與熱電子常數(shù)
德拜溫度（Debye temperature）：約250–400 K（不同文獻給出不同估計）
電荷載流子密度與電子結(jié)構(gòu)參數(shù)：5d 電子主導(dǎo)，具體數(shù)值依賴晶體與合金化狀態(tài)。
上述鎢的物性值在單晶、鍛軋/退火多晶、燒結(jié)體、粉末冶金製品之間會有系統(tǒng)性差異；強度、延展性、硬度、導(dǎo)電性與熱導(dǎo)率對顯微組織（晶粒尺寸、孔隙率、夾雜物）較為敏感。在高溫設(shè)計中應(yīng)當(dāng)採用隨溫度變化的屬性曲線（例如熱導(dǎo)率、比熱容、電阻率與熱膨脹係數(shù)均隨溫度的變化而不同），並根據(jù)實際工況選取真空或保護氣氛下的材料資料。
